حاسبة ملء أنبوب التوصيل (Conduit Fill)

حاسبة ملء الموصلات

استخدم حاسبة ملء الأنابيب هذه للتحقق من سعات أنابيب EMT و PVC و Rigid. أدخل تفاصيل الأسلاك الخاصة بك لتر فورًا نسبة الملء ونسبة الانحشار وحالة الامتثال لـ NEC. مثالية لتخطيط التمديدات الكهربائية والجهد المنخفض بأحجام أسلاك متعددة.

الملء المحسوب

0.00%

أقصى مساحة ملء

0.0000

بوصة مربعة

إجمالي مساحة الأسلاك

0.0000

بوصة مربعة

الحد الأدنى لحجم الأنبوب الموصى به

غير متاح

احتمالية الانحشار

0.0000

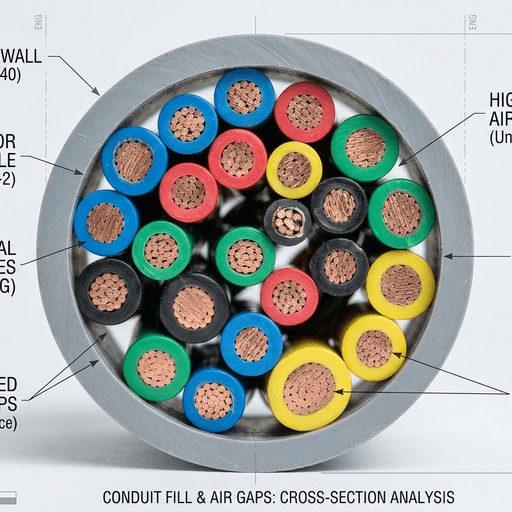

كيف تحسب ملء أنبوب التوصيل؟

1.

اختر المادة ونوع السلك: اختر نوع الأنبوب (EMT, PVC, Rigid, إلخ) وعزل السلك (THHN, XHHW, أو Cat6/Data) لضبط الأقطار الداخلية الصحيحة.

2.

أدخل كمية الموصلات: أدخل عدد الموصلات لحساب إجمالي مساحة المقطع العرضي لمقياس السلك الخاص بك.

3.

تحليل سعة الملء: اعرض فورًا نسبة الملء المحسوبة، واحتمالية الانحشار، وما إذا كنت ضمن أقصى مساحة ملء مسموح بها.

4.

تحقق من الامتثال لـ NEC: تقوم الأداة تلقائيًا بالتحقق من مدخلاتك مقابل معايير الفصل 9 من NEC (قاعدة 40%) لضمان أن خطة المجرى الخاصة بك متوافقة مع الكود وآمنة للسحب.

حساب تركيب السربان

فهم الرياضيات الكامنة وراء صيغة حساب حشوات الموصلات يضمن عمليات التركيب الكهربائي الآمنة. فيما يلي الصيغة القياسية المستخدمة لحساب نسبة حشوة الموصلات وفقًا للفصل 9 من NEC.

خطة رياضية

الصيغة العامة

املأ % =
إجمالي مساحة الأسلاك
منطقة الموصل
× 100
  • 01
    إجمالي مساحة الأسلاك مجموع مساحة المقطع العرضي لكل موصل (أسلاك) داخل الأنبوب، كما هو موضح في صيغة حساب ملء القناة المحددة في NEC.
  • 02
    منطقة الموصل المساحة المقطعية الداخلية لـ NEC كابلات الأنابيب لـ أنواع EMT و PVC وما إلى ذلك.
سياج حكومي

حدود نسبة تعبئة NEC

وفقًا لإصدار NEC (اللوائح الكهربائية الوطنية) الفصل التاسع، جدول NEC 1 لنسبة الإشغال، فإن أقصى نسبة إشغال مسموح بها تعتمد على عدد الأسلاك:

عدد الأسلاك الحد الأقصى للملء (%)
سلك واحد 53%
2 أسلاك 31%
3 أو أكثر أسلاكًا 40%

الخرطوم ذو طول أقل من 60 سم مسموح به حتى نسبة امتلاء الخرطوم المحددة في قانون NEC لتحديد حجم الخرطوم المناسب.

📖

حساب ملء الموصل

على سبيل المثال، إذا كنت تقوم بتشغيل 4 × 12 AWG THHN أسلاك في 1/2" EMT:

الخطوة الأولى

ابحث عن مساحة سلك واحد بحجم 12 AWG (حسب صيغة حساب تقريبي لملء القناة وفقًا لـ NEC: 0.0133 بوصة مربعة).

الخطوة الثانية

اضرب ب 4 أسلاك = 0. 0532 بوصة مربعة

الخطوة الثالثة

ابحث عن المساحة الداخلية لـ 1/2" EMT (مثال حساب ملء التوصيفات الكهربائية NEC) تقريبًا 0.304 بوصة مربعة.

خلاصة

احسب نسبة امتلاء القناة باستخدام: (0.0532 / 0.304) × 100 = 17.5%

✓

بما أن 17.5% أقل من الحد الأقصى البالغ 40% لأكثر من 3 أسلاك، هذا متوافق.

مخطط سعة ملء أنبوب NEC (EMT مع THHN)

استخدم هذا المخطط كمرجع سريع للحد الأقصى لعدد موصلات THHN/THWN المسموح بها في أنبوب EMT بموجب قواعد ملء NEC بنسبة 40%.

حجم الأنبوب 14 AWG 12 AWG 10 AWG 8 AWG 6 AWG 4 AWG 2 AWG
1/2 بوصة
12 9 5 3 2 1 1
3/4 بوصة
22 16 10 6 4 2 1
1 بوصة
35 26 16 9 6 4 3
1-1/4 بوصة
61 45 28 16 11 7 5
1-1/2 بوصة
84 61 38 22 15 10 7
2 بوصة
138 101 63 36 25 16 11
2-1/2 بوصة
197 144 90 52 36 23 16
3 بوصة
304 223 139 80 55 36 25
3-1/2 بوصة
406 298 186 107 74 48 33
4 بوصة
524 384 240 138 95 62 43

FAQ

الأسئلة الشائعة

ما هو أنبوب التوصيل (Conduit)؟
أنبوب التوصيل هو أنبوب واقٍ تمر عبره الأسلاك الكهربائية. فهو يحمي الأسلاك من التلف المادي والرطوبة والمواد الكيميائية والعوامل البيئية الأخرى، مع الحفاظ أيضًا على تنظيم الأسلاك وسلامتها.
كيفية حساب ملء أنبوب التوصيل؟
1. أوجد مساحة المقطع العرضي لكل سلك. 2. اضرب مساحة كل سلك في عدد الأسلاك. 3. اجمعهم للحصول على إجمالي مساحة الموصلات. 4. قارنها بالمساحة الداخلية لأنبوب التوصيل. 5. تأكد من أن نسبة الملء لا تتجاوز الحدود المسموح بها (عادةً 40% لـ 3 أسلاك أو أكثر).
كيف أقوم بحساب نسبة ملء أنبوب التوصيل؟
لحساب نسبة ملء الأنبوب، اقسم إجمالي مساحة المقطع العرضي لجميع الأسلاك على مساحة المقطع العرضي الداخلية للأنبوب. بالنسبة للتركيبات التي تحتوي على ثلاثة أسلاك أو أكثر، تنطبق قاعدة الحد الأقصى للملء 40% الخاصة بـ NEC.
ما هي أقصى نسبة ملء مسموح بها لأنبوب التوصيل؟
وفقًا لـ NEC الفصل 9، الجدول 1، فإن أقصى نسبة ملء هي 53% لسلك واحد، و31% لسلكين، و40% لثلاثة أسلاك أو أكثر. تضمن هذه الحدود تبديد الحرارة بشكل آمن ومنع تلف الأسلاك.
هل يمكنني حساب الملء لأحجام أسلاك مختلفة في نفس الأنبوب؟
نعم. اجمع مساحة المقطع العرضي لكل حجم سلك، ثم قارن الإجمالي بمساحة الملء المسموح بها للأنبوب. يتم حساب أحجام الأسلاك المختلطة بنفس طريقة الأحجام المتطابقة - اجمع كل المساحات وطبق حدود ملء NEC.
كيف أقوم بحساب الملء لكابل Romex (NM-B)؟
يتم التعامل مع كابل Romex (NM-B) ككابل دائري لحسابات ملء الأنبوب. استخدم أوسع بُعد له (القطر الرئيسي) لتحديد مساحة مقطعه العرضي، وفقًا لملاحظة 9 من الفصل 9 لـ NEC.
أين يمكنني العثور على جدول ملء الأنابيب؟
يمكنك الرجوع إلى جدول ملء الأنابيب مباشرة على هذه الصفحة أو تنزيل نسخة PDF أو Excel المقدمة. تسرد هذه الجداول مساحات الملء المسموح بها لجميع أحجام الأنابيب القياسية.
ما هو معدل الملء لأنبوب التوصيل؟
يحدد الفصل 9 من NEC، الجدول 1 معدلات الملء المسموح بها: 53% لسلك واحد، و31% لسلكين، و40% لثلاثة أسلاك أو أكثر. تقع معظم التركيبات الكهربائية تحت حد 40% للسحب الآمن وتبديد الحرارة المناسب.
لماذا يعتبر معدل ملء الأنبوب مهمًا؟
معدل ملء الأنبوب مهم للسلامة والامتثال للقانون. البقاء ضمن حدود NEC يمنع ارتفاع درجة الحرارة، وتلف العزل أثناء السحب، وانحشار الأسلاك في الانحناءات، ويضمن مساحة للتوسع المستقبلي أو الصيانة.
