Dati Riempimento Conduit Southwire

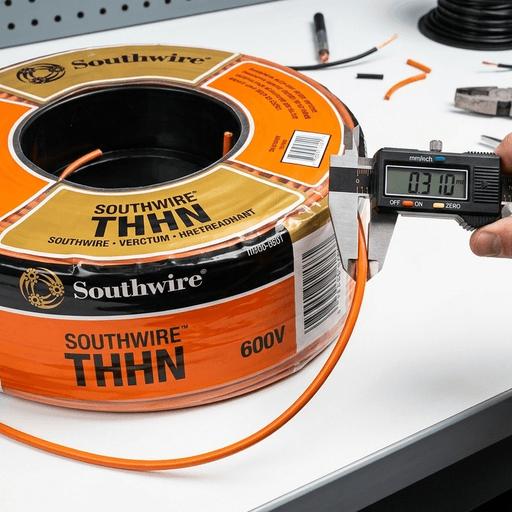

Quando si tratta del National Electrical Code (NEC), la coerenza è fondamentale. Ci affidiamo al Capitolo 9, Tabelle 4 e 5 per fornire le basi per i nostri calcoli di riempimento di condotti. Ma accade una cosa strana quando si è sul campo con un calibro digitale di alta gamma: i numeri sullo schermo non corrispondono sempre a quelli nel libro.

Questo è perché l'NEC fornisce valori medi o nominali. Ma nel mondo reale, aziende come Southwire, Encore e Cerrowire producono prodotti basati sulle proprie macchine specifiche, ricette di isolamento e controlli di qualità.

In questa guida, spiegheremo perché le dimensioni specifiche del produttore – specialmente per un colosso del settore come Southwire – sono importanti per la precisione del riempimento dei condotti e come utilizzarle può prevenire un "tiraggio stretto" o un fallimento dell'ispezione.

Il divario tra le dimensioni nominali e reali

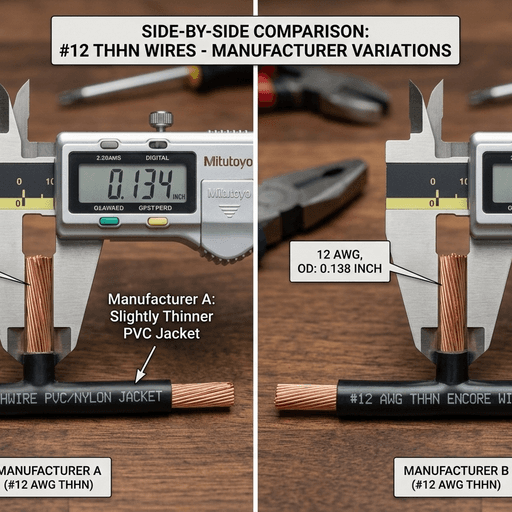

Se guardi NEC Capitolo 9, Tabella 5, vedrai un filo #12 THHN con un'area di 0,0133 pollici quadrati. Ma se prendi la scheda tecnica di Southwire SIMpull® THHN, troverai un valore decimale più preciso. Anche se la differenza potrebbe essere solo di qualche millesimo di pollice, quei decimali sommano rapidamente quando si tirano 20 o 25 fili in un unico tubo di 1 pollice.

Quali sono le cause della variazione?

1. Uniformità dell'isolamento: Produttori di alta gamma come Southwire utilizzano tecniche di estrusione avanzate per mantenere il loro isolamento il più sottile e uniforme possibile. Alcuni cavi di marca economica potrebbero avere un isolamento leggermente più spesso (o meno uniforme), il che aumenta l'area totale. 1. Tolleranze di Fabbricazione: Ogni fabbrica ha un intervallo di “tolleranza”. Un filo potrebbe essere venduto legalmente come #12 anche se leggermente eccessivo, purché soddisfi i requisiti di conducibilità elettrica. 1. Scienza dei Materiali: I cavi a marchio (come SIMpull) spesso utilizzano lubrificanti proprietari integrati nel rivestimento, il che può influire leggermente sul diametro esterno finale (OD) rispetto a THHN generico.

Il vantaggio Southwire per il riempimento di condutture

Perché tutti parlano di Southwire quando si tratta di riempimento di condotti? Non si tratta solo di marketing, ma dei dati. Southwire è uno dei pochi produttori che fornisce schede tecniche complete e facilmente accessibili per ogni calibro e tipo di isolamento che produce.

SIMpull® Technology: A Game-Changer for Fill

Southwire's SIMpull® technology non fa altro che rendere il filo più facile da tirare; lo rende anche più prevedibile. Grazie alle caratteristiche a bassa frizione del rivestimento integrate nel materiale stesso, il filo mantiene la sua forma in modo più consistente rispetto al filo economico rivestito con "snot" o lubrificante aftermarket. Questa consistenza permette di calcoli di riempimento più stretti e accurati su lavori commerciali su larga scala.

Perché l'accuratezza del 5% può salvare il tuo sistema

Se utilizzi i dati della Tabella 5 "Generic" NEC per un progetto che utilizza conduttori Southwire al 100%, il tuo calcolo finale della percentuale di riempimento potrebbe essere impreciso di fino al 5–10%.

• Scenario A (Sicuro): Utilizzi dati generici e calcoli un riempimento del 38%. Ma il cavo Southwire è leggermente più sottile, quindi il tuo "effettivo" riempimento è del 34%. Hai spazio extra!
• Scenario B (Pericoloso): Utilizzi dati generici e calcoli il 39,5%. Ma stai utilizzando un cavo di marca economica che è leggermente più spesso. Il tuo "effettivo" riempimento è 41,2%.

Il pericolo dello scenario B: Hai appena violato il codice, potenzialmente sovraccaricato la capacità termica del tuo condotto e aumentato il rischio di danneggiare l'isolamento durante il tiraggio – tutto ciò mentre pensavi di essere "legale".

Precision in Your Calculator: Come inserire i dati del produttore

Se stai utilizzando il nostro Conduit Fill Calculator, noterai un'opzione "Source" o "Specific Manufacturer". Quando selezioni Southwire, il calcolatore attinge alla official Southwire Master Dimension List. Questo è l'unico modo per ottenere un calcolo che rifletta i materiali effettivi sul tuo camion.

Quando dovresti utilizzare dati specifici del produttore?

1. Alimentatori Grandi: Per cavi #1/0 AWG e superiori, le differenze nell'isolamento e nella forma dello strato del conduttore (compatto vs. compresso) sono enormi. i dati generici sono spesso inaccurati per questi cavi di grandi dimensioni. 1. Estrazioni ad alta densità: Se il tuo calcolo è superiore al 35%, smetti di usare tabelle generiche e consulta la scheda tecnica del filo che hai ordinato. 1. Ambienti ad Alta Temperatura: Quando la temperatura ambiente è alta e la tua derating è già stretta, ogni millimetro quadrato extra di "spazio d'aria" attorno ai tuoi conduttori aiuta la dissipazione. 1. Submittals professionali: Se sei un ingegnere elettrico che progetta un progetto esecutivo, utilizzare i valori reali di diametro esterno (OD) del produttore fornisce un progetto molto più robusto per l'appaltatore installatore.

Conclusione: Non accontentarsi di "Approssimativo"

Il National Electrical Code è un punto di riferimento di base, non un massimo. In un'installazione elettrica professionale, "abbastanza" non è mai sufficiente. Prioritizzando le dimensioni specifiche del produttore —come quelle fornite da Southwire— si assicura che i calcoli del riempimento dei condotti siano radicati nella realtà fisica dei vostri materiali.

Il prossimo volta quando apri il tuo libro di codice a Tabella 5, ricorda: è una media molto buona, ma una scheda tecnica è un fatto.
