Kabelkanal-Inspektionsprotokoll

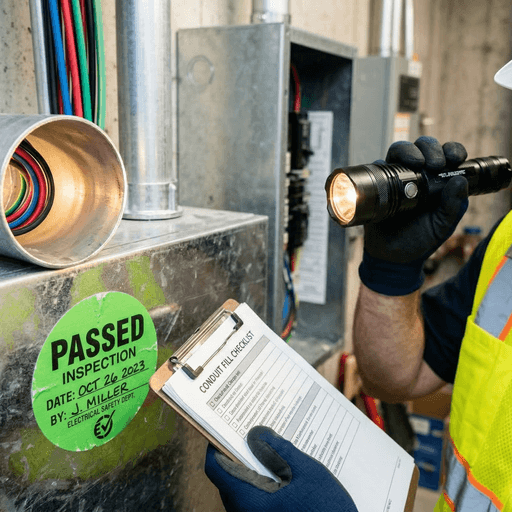

Wenn Sie länger als eine Woche auf einer Baustelle sind, kennen Sie das Gefühl des „Inspektionsabstands“. Sie stehen neben Ihrem Panel, der Inspektor scheint mit einem Hochleuchtwerfer in Ihre Konduktoröffnungen und die gesamte Projektdauer – und die Zahlung Ihres Unternehmens – hängen am seidenen Faden.

Eine fehlgeschlagene Prüfung für Kabelkanalbefüllung kann eine Katastrophe sein. Es erfordert nicht nur, dass Sie alle Kabel wieder herausziehen (und möglicherweise beschädigen), sondern bedeutet oft, dass Sie den Kabelkanal selbst entfernen und den gesamten Verlauf vergrößern müssen.

Aber was, wenn Sie genau wüssten, was der Inspektor denkt? Um Sie bei der Vorbereitung zu unterstützen, haben wir diese Professional Conduit Fill Inspection Checklist basierend auf dem National Electrical Code (NEC) und den tatsächlichen Prioritäten der zuständigen Behörde (AHJ) zusammengestellt.

Der Kontrollpunkt des Inspektors: 3 Schlüsselbereiche

Wenn ein Inspektor auf Ihre Anlage tritt, betrachtet er nicht jede einzelne Verkabelung. Er sucht nach mehreren „roten Flaggen“, die auf ein potenziell nicht konformes System hinweisen.

1. Der "Visual Crowding"-Check

Das erste, was ein Inspektor tut, ist, in das Ende des Leitungs am Verteilerfeld oder einer großen Sammelschale zu schauen. Wenn die Kabel so eng gepackt sind, dass man keinen “Luftspalt” zwischen der Isolierung und der Leitungswand sieht, wird er sofort vermuten, dass die Leitung überfüllt ist (überschreitend die 40%-Regel).

2. Der Isolationscheck des Leiters

Inspektoren überprüfen oft die Beschriftung an den Kabeln. Wenn Ihre fill calculation für THHN durchgeführt wurde, aber Sie tatsächlich XHHW (das dick ist) installiert haben, haben Sie gerade eine Code-Verstoß verursacht. Sie werden nach einer Diskrepanz zwischen dem, was in Ihrer Einreichung steht, und dem, was im Rohr ist, suchen.

3. Die physische Beschädigung (Skinning)-Prüfung

Wenn ein Zug schwer war, könnte der Inspektor nach „Skinning“ suchen – Kratzern oder fehlenden Isolationsstücken in der Nähe des Leitungsöffnungs. Dies ist ein Zeichen dafür, dass der Rohr zu voll war, zu viel Reibung beim Ziehen erzeugte und die Sicherheit des Systems gefährdete.

Die ultimative Schritt-für-Schritt-Inspektionsliste

Verwenden Sie diese Liste während Ihrer abschließenden Begehung bevor der Gutachter eintrifft.

✅ Bereich 1: Der Conduit-Lauf

• [ ] Gesamtknicke: Enthält die Strecke 360 Grad oder weniger an Gesamtknicken zwischen Zugpunkten?
• [ ] Rohrschelle: Wird der Kanal in den richtigen Abständen (NEC 358.30 für EMT) abgestützt?
• [ ] Passgenauigkeit: Werden alle Schrauben oder Dichtungen mit dem richtigen Drehmoment angezogen?

✅ Bereich 2: Die Berechnung des Füllstands

• [ ] Die 40%-Regel: Beträgt die gesamte Drahtfläche 40 % oder weniger der Innenfläche des Rohrs?
• [ ] Erdleiter: Haben Sie alle Erdkabel in Ihrer Zählung berücksichtigt?
• [ ] Gemischte Drahtgrößen: Wenn Sie verschiedene Kabelbindergrößen haben, haben Sie eine detaillierte Füllplanung zur Veranschaulichung der Berechnung?

✅ Bereich 3: Box- und Body-Füllung

• [ ] Volumen (Kubikzoll): Haben Ihre Junctionsäulen das richtige Kubikzoll-Volumen für die Anzahl der Leiter?
• [ ] Conduittkörper: Wenn ein LB oder LR verwendet wird, ist der Körper mit seinem Volumen (cu in) gekennzeichnet, und bleibt Ihre Drahtanzahl darunter?

Wie man eine Feldherausforderung meistert

Wenn ein Prüfer Ihre Leitungsgröße in Frage stellt, werden Sie nicht defensiv. Verwenden Sie stattdessen Daten.

1. Bringen Sie das Buch heraus: Öffnen Sie Ihr NEC (oder eine digitale Version ) in Kapitel 9, Tabelle 4 und 5. 1. Zeige deine Mathematik: Gib ihnen eine Kopie deiner automated fill calculation. Es ist sehr schwierig für einen Inspektor, einen Auftragnehmer zu scheitern, der eine ausgedruckte Berechnung vorlegen kann, die genau auf die Kapitel 9-Abmessungen basiert. 1. Angebot, um den "Pull" zu "tonen": Wenn sie sich Sorgen um Beschädigungen durch Reibung machen, bieten Sie an, einen Toner oder einen Megohm-Meter (Megger) zu verwenden, um die Integrität der Isolierung zu beweisen.

Der Wert von professioneller Dokumentation

Bei Großaufträgen im kommerziellen oder industriellen Bereich ist es nicht akzeptabel, „zu raten“. Professionelle Auftragnehmer stellen ein Fill Schedule im Rahmen ihres Abschlusspakets bereit.

Ein Füllplan ist eine einfache Tabelle, die jede Leitungsführung, die darin befindlichen Kabel, die Gesamtfläche und den endgültigen Füllprozentsatz anzeigt. Es garantiert nicht nur, dass Sie heute die Prüfung bestehen, sondern schafft auch eine enorme "Gutes nennen, nennen" mit dem Gebäudeinhaber für zukünftige Wartungsarbeiten.

Schlussfolgerung: Pass den ersten Versuch, jedes Mal

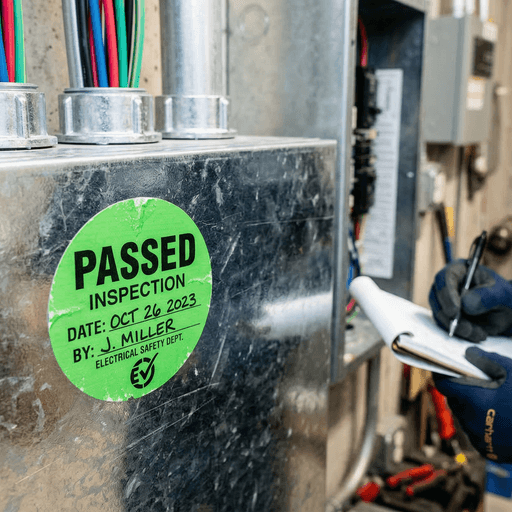

Eine elektrische Prüfung muss kein stressiges Ereignis sein. Wenn Sie die 40%-Regel befolgen, Ihre Bögen unter 360 Grad halten und Ihre professionelle Dokumentation bereit haben, verwandeln Sie einen angespannten Moment in eine Routineabnahme.

Mach die Arbeit richtig beim ersten Mal, überprüfe deine eigene Arbeit, und du musst dir nie wieder Sorgen machen, wenn der Inspektorscheinwerfer herauskommt.
