Regras de Enchimento do Corpo do Condutor

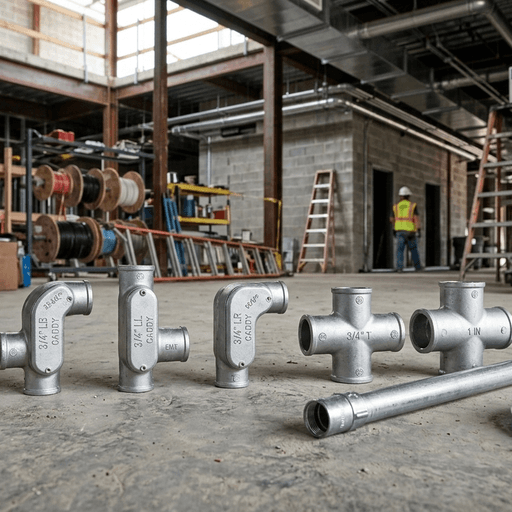

Os conduítes eletrônicos são as autoestradas de um sistema elétrico, mas os corpos de conduíte (como os LB, LL e LR ubíquos) são as intersecções. Frequentemente, são os pontos mais congestionados de um sistema, e ainda assim muitos eletricistas ignoram o cálculo do enchimento para estes componentes críticos. Esta omissão é uma das principais causas de inspeções malsucedidas e, mais importante, um risco de acumulação de calor e danos aos fios.

Nesta guia, vamos detalhar exatamente o que o NEC 314.16 exige para o preenchimento do corpo do condutor e como garantir que seus interstícios sejam tão seguros quanto suas autoestradas.

Os Dois Tipos de Regras do Corpo do Conduíte

O Código Nacional de Eletricidade trata os corpos de conduítes de forma diferente dependendo se eles estão sendo usados simplesmente como um "ponto de tração" ou como uma "caixa de junção" para emendas.

1. Corpos de Conduítes como Pontos de Tração (Sem Costura)

Se você estiver apenas puxando fios por um corpo de conduíte sem fazer nenhuma emenda ou derivação, as regras são regidas por NEC 314.16(C)(2). Neste cenário, o corpo do conduíte deve simplesmente ter espaço suficiente para acomodar os condutores sem danos. Se o corpo do conduíte não estiver marcado com um volume, o número de condutores é limitado pela mesma regra de 40% de preenchimento que se aplica ao próprio conduíte.

2. Corpo dos Conduítes como Caixa de Junção (Com Reticências)

Se você planeja usar conectores tipo wire nuts ou outros conectores dentro do corpo do condutor, ele deve ser marcado com seu volume interno em polegadas cúbicas. Você deve então realizar um cálculo de "Box Fill", atribuindo valores em polegadas cúbicas a cada condutor com base na NEC Tabela 314.16(B).

Marcar o Volume: A Responsabilidade do Fabricante

Os corpos de conduítes de alumínio moderno e PVC são quase sempre marcados com seu volume (por exemplo, "12,0 CU IN"). Esta marcação é normalmente encontrada no interior do molde ou na parte externa perto da marcação do tamanho comercial.

Se você estiver trabalhando com corpos de conduítes mais antigos que não possuem uma marcação de volume, você tecnicamente não pode usá-los para emendas. Eles estão restritos a serem pontos de tração apenas.

Calculando o Preenchimento da Caixa para Corpos de Conduíte

Quando um corpo de conduíte é usado para emendas, o cálculo segue as mesmas regras de um caixa de parede padrão:

1. Condutores: Conte cada condutor que passa por ou termina no corpo uma vez. 1. Terrenos: Todos os fios de aterramento combinados contam como um condutor (com base no fio de aterramento mais longo presente). 1. Dispositivos: Se você de alguma forma encaixar um dispositivo (como um interruptor) em um corpo de conduíte (raro!), isso conta como um limite de volume duplo. 1. Régua: Rótulos internos de cabo (raros em corpos de conduítes) contam como um único permissão de condutor.

Use NEC Tabela 314.16(B) para encontrar o valor em polegadas cúbicas para sua bitola de fio:

• #14 AWG: 2,00 cu in
• #12 AWG: 2,25 cu in
• #10 AWG: 2,50 cu in
• # 8 AWG: 3,00 cu in

Você tem um LB de 1 polegada com um volume marcado de 12,0 CU IN. Você quer emendar 4 fios #12 THHN.

• 4 condutores x 2,25 cu in = 9,0 cu in.
• 1 cabo terra permissão = 2,25 cu in.
• Volume total necessário: 9,0 + 2,25 = 11,25 cu in.

A "Armadilha" do Corpo Curto: LB vs. LBD

Uma das mais comuns falhas é tentar usar um LB "short" padrão para condutores grandes. LBs padrão são projetados para fiação de uso geral, mas para cabos maiores (como cabos de entrada de serviço), o NEC exige mais espaço para a curva.

Para estas aplicações, você precisa de um Mogul Conduit Body (geralmente rotulado LBD ou similar). Estes têm um corpo muito mais longo para fornecer a distância recomendada de "6 vezes o diâmetro da negociação" do fio, prevenindo o estresse da isolação.

Passando Inspeção: O Que o Inspetor Procura

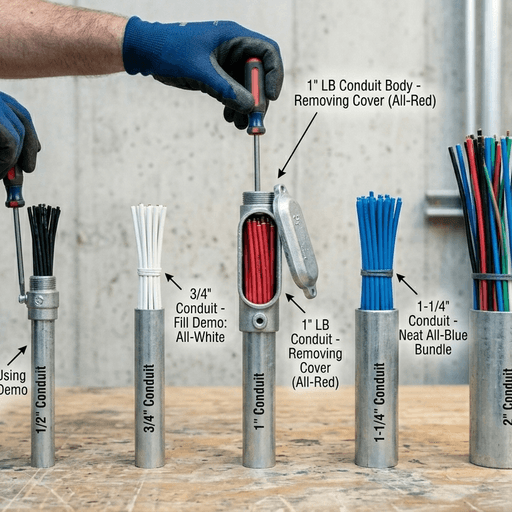

Quando um inspetor abre seus corpos de conduto, eles estão procurando por três coisas:

1. Marcação de Volume: O corpo é realmente classificado para ele para as emendas? 1. Limpeza: Os fios estão embutidos sem serem esmagados pela tampa ou pelo anel de vedação? 1. Vedação Correta: Para instalações externas, a gaxeta de espuma ou borracha correta está presente e em boas condições para impedir a entrada de água?

Dicas Práticas para Trabalhar com Corpos de Conduit

1. Não Faça Excesso de Junta: Apenas porque você pode encaixar juntas em um LB não significa que você deve. Os corpos do conduto são estreitos, e solucionar uma junta em um LB de 1 polegada é muito mais difícil do que em uma caixa de junção 4x4. 1. Use a Capa Adequada: Use sempre a capa e a junta aprovadas pelo fabricante. Misturar marcas pode levar a vedação inadequada e corrosão interna. 1. Mind the Bends: Lembre-se que um corpo de conduto tecnicamente conta como um ponto de puxada. Se você tem um LB em uma corrida, você reiniciou seu baldeamento de 360 graus. Esta é uma ótima maneira de simplificar corridas longas com muitas curvas. 1. Seleção de Ferramentas: Use uma chave de fenda manual para os parafusos da tampa. Impactos geralmente danificam as roscas de alumínio ou quebram as orelhas de PVC no corpo.

Conclusão: Não Julgue um Cano pela Sua Aparência

Conduítes são ferramentas essenciais no arsenal de um eletricista profissional, mas devem ser tratados com a mesma rigidez de conformidade com o código que o próprio conduíte. Ao compreender o NEC 314.16 e realizar os cálculos rápidos sobre seus galhos e puxões, você garante uma instalação segura e profissional que passará em todas as inspeções.

Lembre-se, o objetivo não é apenas fazer os fios encaixarem; é fazê-los encaixarem legalmente.

Precisa de ajuda com a matemática? Confira nosso Professional Box Fill Calculator especificamente projetado para corpos de conduítes e pontos de junção pequenos.
