Wenn Sie Elektriker oder Elektroinstallateur sind, ist Ihre Arbeit ein Zahlenrauschen. Sie "erraten" nicht einfach, ob ein Draht passt; Sie messen. Und die wichtigste Messung bei jeder Leitungsberechnung ist die Drahtquerschnittsfläche.

Getting the area wrong by just a fraction of a square inch can be the difference between a project that is code-compliant and one that fails an inspection. In this guide, we provide a complete reference chart for the most common AWG (American Wire Gauge) sizes and their associated areas for THHN, XHHW, and other standard insulation types.

Der Unterschied zwischen Messgrad und Fläche

Eines der häufigsten Missverständnisse für Lehrlinge ist, dass "AWG" eine direkte Messung der physischen Dicke eines Kabels in einem Leitungsrohr ist. Das ist nicht der Fall.

• AWG (Gauge): Bezieht sich nur auf die Dicke des Leitermaterials (Kupfer oder Aluminium).
• Querschnittsfläche: Bezieht sich auf den gesamten besetzten Raum des Leiters plus seine Isolierung.

Zum Beispiel haben ein #10 THHN-Kabel und ein #10 XHHW-Kabel die gleiche Menge an Kupfer (#10 AWG). Da XHHW-Isolierung jedoch dicker ist, hat sie einen größeren Querschnitt und füllt einen Kanal schneller.

THHN / THWN-2 Wire Area Chart (NEC Table 5)

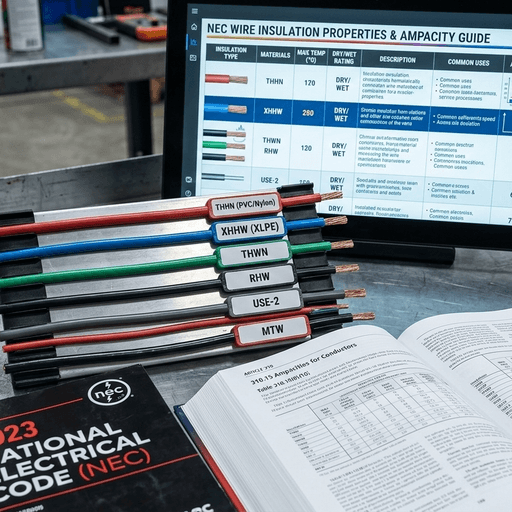

Der am häufigsten verwendete Draht in trockenen Gewerbeflächen ist THHN (Thermoplastic High Heat-resistant Nylon-coated). Es ist beliebt, gerade weil seine Isolierung relativ dünn ist und somit in einem gegebenen Kanal mehr Kabel möglich sind.

AWG Size

XHHW / XHHW-2 Wire Area Chart

XHHW (Cross-linked Polyethylene High Heat-resistant Water-resistant) ist üblich in feuchten oder feuchten Bereichen. Es ist dicker und robuster als THHN.

AWG Size

Interessante Anmerkung: Beachten Sie, dass für #12-Drähte XHHW (0.0181) fast 35% größer ist als THHN (0.0133). Wenn Sie Ihren Leitungsgrößenberechnung für diese unterschiedlichen Isolierungen nicht anpassen, werden Sie deutlich überfüllt sein.

Wie man den Flächeninhalt selbst berechnet (Für Spezialkabel)

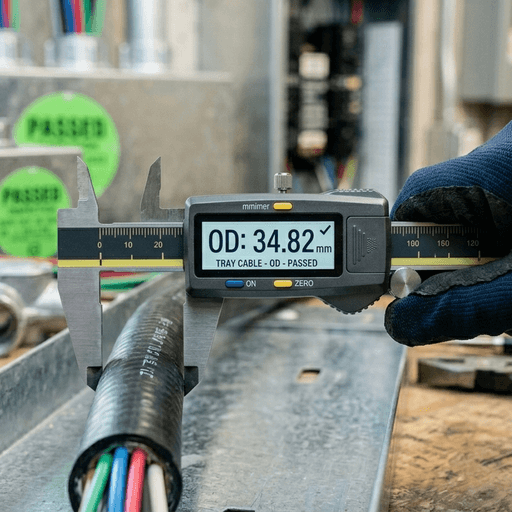

Was ist, wenn Sie ein Spezialschirmkabel oder ein Trablytter abziehen, das nicht in Tabelle 5 steht? Sie müssen das Datenblatt des Herstellers verwenden, um den Äußeren Durchmesser (OD) zu finden und dann die Formel für die Fläche eines Kreises verwenden.

Der Durchmesser-zu-Flächen-Formel:

Bereich = 0.7854 × Durchmesser²

Beispiel:

Angenommen, Sie haben ein Spezialkabel mit einem Innendurchmesser von 0,25 Zoll.

• Fläche = 0,7854 x (0,25 x 0,25)
• Bereich = 0.7854 x 0.0625 = 0.0491 q.in.

Dies ist ungefähr gleich wie ein #6 THHN-Kabel.

Warum die Dezimalgenauigkeit wichtig ist

In der Conduit-Füllberechnung zählt jeder Dezimalpunkt. Zum Beispiel beträgt der Unterschied zwischen einer 39,5 %igen Füllung und einer 40,5 %igen Füllung nur 1 %. Aber dieser 1 % Unterschied ist der Unterschied zwischen einem für die Vorschriften konformen Auftrag und einem, der nicht konform ist.

Während einige Old-School-Elektriker versuchen, ihre Drahtzahlen "mit dem Auge zu schätzen", verlässt sich ein Profi immer auf die Werte in NEC Chapter 9, Table 5. Dies stellt sicher, dass ihre Arbeit mathematisch korrekt und für Inspektoren und Ingenieure universell haltbar ist.

Schlussfolgerung: Das Rückgrat der Genauigkeit

Genaue Rohrdurchmesserdaten sind die Grundlage für einen erfolgreichen Leitungsverlauf. Indem Sie den Unterschied zwischen Gauge und Fläche verstehen und die richtigen Referenzdiagramme für Ihren spezifischen Isolationsmaterialtyp verwenden, eliminieren Sie das Spekulieren bei Ihren Leben-, Sicherheitselektroinstallationen.

Verschiebe dich nicht mit "genügend gut". Verwende die exakten Zahlen, fülle deine Leitungen legal und führe die Arbeit immer beim ersten Mal richtig aus.

Benötigen Sie eine schnellere Möglichkeit, diese Bereiche nachzuschlagen? Verwenden Sie unsere Digital Wire Cross-Sectional Area Chart für sofortige Ergebnisse für alle AWG-Größen und Isolationsmaterialien.
